Диагностика вариатора АлматыВариаторная коробка передач по сути тот же автомат, только более «интеллектуально развитый». Она способна передавать крутящий момент вала в оптимально подобранном диапазоне оборотов. Машина, оборудованная вариатором, ведет себя более динамично, не допускает рывков и толчков.

Коробка передач вариатор

Автомобильная промышленность неуклонно развивается, постоянно предлагает новые инженерные решения. Ведущие компании в области производства автомобильного транспорта неуклонно ведут работу над разработкой принципиально новых агрегатов. Цель замены уже привычных и в некоторой степени конструктивно устарелых узлов предельно ясна – сделать машину более комфортной, облегчить вождение и улучшить качество поездок в целом. Так появилась вариаторная коробка передач или же просто вариатор.

Вариаторная коробка: что это такое?

В англоязычной среде этот вид трансмиссии именуется как CVT, что обозначает Continuously Variable Transmission. Если перевести расшифровку с английского на русский язык, то станет понятен главный принцип, на котором основана работа вариатора – бесступенчатая трансмиссия.

Отличия от автомата

Мы привыкли, что механика может включать шесть передач, а обычный гидротрансформаторный автомат на сегодняшний день от шести до восьми. В этом заключается главный недостаток ступенчатых коробок – число передач ограничено. Все дело в том, что двигателю постоянно приходится преодолевать нагрузку – силу инерции. Даже во время движения по абсолютно ровной дороге агрегат подвержен внешнему сопротивлению, и только достигая оптимального соотношения количества оборотов и передаточного числа, он развивает скорость. С переходом на повышенную передачу водитель ощущает кратковременную потерю мощности и рывок автомобиля.

В вариаторе бесчисленное количество передач. Передаточные числа изменяются плавно, благодаря чему водитель машины с CVT не ощущает рывков в момент перехода на повышенную скорость. В некотором смысле автомобиль с вариаторной коробкой напоминает электромобиль: он плавно начинает движение, постепенно набирает скорость, а сама трансмиссия работает практически бесшумно. За счет того, что в вариаторе нет ступеней, передача усилия от двигателя к колесам происходит более точно. В момент перехода на высокую скорость нет разрыва потока мощности. Управлять таким автомобилем сплошное удовольствие. Особенно популярны машины с CVT среди начинающих водителей. Бесступенчатая трансмиссия не реагирует на манеру вождения, поэтому ситуации, когда глохнет мотор в начале движения, полностью исключены. Когда водитель жмет педаль «в полик», авто с вариатором молниеносно ускоряется, что также многим нравится.

Принцип работы CVT

Как говорилось выше, в вариаторной коробке физически отсутствуют фиксированные передачи, но есть виртуальные, созданные на программном уровне. Они нужны для ручного управления, например, когда нужна максимальная тяга автомобиля и не важна скорость (движение по заснеженному участку дороги).

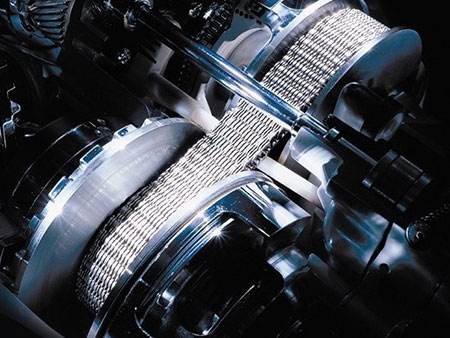

В основе наиболее распространенного клиноременного CVT (устанавливается на 95% современных автомобилей) могут быть заложены одна или две ременные передачи. Передачу образуют два шкива (ведущий и ведомый), соединенные между собой клиновидным ремнем. Такая конструкция получила соответствующее название – клиноременной вариатор. Еще есть клиноцепная бесступенчатая коробка, в которой вместо ремня задействована стальная цепь. Самый известный вариатор с цепью – Multitronic, разработанный инженерами компании Audi.

Передаточное число поступает от ведущего шкива, связанного непосредственно с мотором, к ведомому шкиву, который получил связь с приводами и колесами. Каждый шкив состоит из пары конических дисков, которые в процессе работы коробки сдвигаются и раздвигаются. За счет увеличения или уменьшения диаметров шкивов происходит изменение числа. На практике работа вариатора выглядит так:

  • В начале движения конусы ведущего шкива разводятся, а конусы ведомого сводятся, а двигатель нагружается по минимуму;
  • С увеличением скорости происходит обратная ситуация: конусы ведущего вала постепенно сходятся, а ведомого – расходятся. В результате передаточное число меняется в меньшую сторону, что важно для снижения тягового усилия и увеличения оборотов на ведомом валу. Смещение шкивов происходит за счет пружины и центробежной силы, создаваемой гидравлическим приводом.

Как видим, принцип работы вариатора предельно прост, но крайне эффективен.

Диагностика CVT Алматы

Основные механизмы вариатора (из чего состоит CVT?)

Бесступенчатая коробка включает гораздо большее число механизмов. Её работа невозможна без целого ряда узлов, которые обеспечивают полноценную работу трансмиссии. Например, вариатор не может самостоятельно обеспечить задний ход автомобиля. За это отвечает планетарный редуктор. Если бы не было сцепления, то крутящий момент сразу же поступал на колеса. Чтобы автомобиль начинал движение и ускорялся плавно, в конструкции CVT предусмотрено автоматическое сцепление. Оно может быть:

  • центробежным (CVT Transmatic);
  • многодисковым «мокрым» (CVT Multitronic);
  • электромагнитным (CVT Hyper);
  • гидротрансформаторным (CVT Xtronic, Autotronic, Multidrive).

Гидротрансформаторное сцепление встречается повсеместно, другие разновидности встречаются намного реже. Сцепление с гидротрансформатором максимально плавно передает момент, продлевая срок службы коробки передач. Также такое сцепление исключает проскальзывание на высоких оборотах, но может перегреваться, о чем подскажет мерцающий индикатор на приборной панели. Конечно, все устройства должны работать под управлением единого «мозгового» центра, которым в вариаторе выступает блок управления. К нему поступают сигналы от датчиков, считывающих данные самых разных систем.

Программная часть обрабатывает информацию и изменяет режим работы коробки передач. Водителю достаточно выбрать нужный режим – «спортивный», «экономичный». Некоторые модификации вариаторной коробки позволяют ступенчато в ручном режиме переключать передачи. Главной технической жидкость выступает трансмиссионное масло, которое поступает в нужные масляные каналы за счет работы гидроблока.

Внутри корпуса можно найти фильтры (грубой и тонкой очистки), магниты, улавливающие металлическую стружку – продукт износа механических частей коробки.

В связи с тем, что CVT быстро перегревается, ему требуется отдельный радиатор. Это устройство охлаждает моторное масло и отводит лишнее тепло.

Главные достоинства и недостатки CVT

Прежде чем перейти к рассмотрению плюсов и минусов вариатора, также стоит несколько слов сказать о другой разновидности бесступенчатой коробки – тороидной. Как уже говорилось, на 95% японских, немецких, корейских и других авто ставят либо клиноременной, либо клиноцепной вариатор. Остальные 5% транспортных средств оснащены тороидным типом CVT. Он не получил должного распространения, так как по многих характеристикам уступает аналогу с ремнем/цепью. Итак, за что любят и недолюбливают вариаторную коробку? Причины следующие:

Плюсы CVT

Минусы CVT

Высокий уровень комфорта: автомобиль с вариатором издает намного меньше шума в салоне, чем с МКПП или АКПП

Ремень или цепь из-за постоянных высоких нагрузок быстро изнашивается

Постоянная тяга, передача мощности в непрерывном потоке, незаметное для водителя переключение скоростей

Коробка передач требовательна к качеству и уровню моторного масла

КПД примерно на 5% выше, чем у автоматической коробки

Не ставится на мощные автомобили (известно всего несколько моделей)

Легкость управления, возможность ручного выбора режима работы вариаторной коробки

В случае поломки требует серьёзных материальных затрат

Автомобилем с вариатором удобнее управлять, чем машиной с механикой и даже автоматом

Недостаточно хорошо распространена сеть СТО (особенно в небольших городах), отсутствие необходимого количества мастеров, ремонтирующих вариатор на самом высоком уровне

Исключены рывки во время стремительного разгона или торможения, что можно наблюдать на авто с другими КПП

Дороже в обслуживании, чем автоматическая и тем более МКПП

Отсутствие высоких нагрузок на двигатель и коробку за счет постоянно имеющегося передаточного отношения положительно сказывается на уровне расхода топлива

Нуждается в регулярной чистке фильтров и магнитов особенно на авто с пробегом свыше 150 тыс. км

Бесступенчатая коробка не провоцирует буксировку колес на обледенелом участке трассы, следовательно, возрастает уровень безопасности

Вариатор боится буксировки, это значит, что автомобиль с CVT не предназначен для работы в экстремальных условиях. Можно сказать, что это коробка для исключительно городских машин


Каждый автовладелец может найти другие слабые и сильные стороны вариаторной коробки, основываясь на личных предпочтениях, собственном водительском стаже. Есть категория водителей, которая не переносит «молчаливость» силового агрегата. Двигатель в паре с CVT никак не реагирует ни на молниеносное ускорение, ни на планомерные переходы на высокие и низкие скорости.

Кто привык ездить на спортивных машинах с обычной МКПП, вряд ли сможет без характерного «рева» двигателя. Ощутить драйв за рулем машины с бесступенчатой коробкой не получится, отчасти по той причине, что вариатор не ставят на модели с действительно мощными моторами. Решение приобретать авто с CVT или сделать выбор в пользу механики зависит исключительно от желаний и потребностей.

Заключение

Разобраться с тем, как устроен и как работает вариатор крайне просто. Можно всего лишь один раз проехаться за рулем транспортного средства с бесступенчатой трансмиссией, чтобы на себе ощутить её достоинства. Отметим, что последние несколько лет активно идут работы над совершенством конструкции CVT.

Инженеры концерна Nissan совместно с коллегами из Jatco разработали собственный агрегат, которым сегодня комплектуют многие японские марки авто. Его рабочий диапазон увеличен на 20% в сравнении с обычным клиноременным вариатором. Автомобиль с КПП Jatco еще быстрее набирает скорость и тормозит. Внедренная технологичная система ASC постоянно подбирает лучшее передаточное число, максимально разгружая двигатель и продлевая срок службы трансмиссии. Стремление ведущих автокомпаний развивать и совершенствовать вариаторную коробку лишний раз подчеркивает, что автомобильное будущее за бесступенчатой трансмиссией.
