Посредством двух педалей в планетарной трансмиссии Ford T, состоявшей из двух ступеней, переключались передачи (одна педаль включала высшую и низшую передачу, а вторая задний ход), а для того чтобы делать это плавно и своевременно нужны были определенные навыки. Но все же они уже тогда существенно упрощали работу, тем более по сравнению с применяемыми тогда традиционными коробками без синхронизаторов.
Последующее направление разработок в этой области, включало в себя работы по созданию трансмиссий-полуавтоматов, в которых частично было автоматизированно переключение передач, в последствии из всего этого появилась АКПП в том виде в каком мы ее знаем. Так, к примеру, две фирмы в Америке (General Motors и Reo) в тридцатых годах прошлого века буквально в одно время представили разработки трансмиссий-полуавтоматов. Стоит отметить разработку General Motors как наиболее интересную, так как в ней (как и современных АКПП) был использован планетарный механизм управляемый гидравликой с учетом скорости автомобиля. Минусом таких конструкций была их абсолютная ненадежность, к тому же они при переключении передач для временного отключения трансмиссии от двигателя продолжали использовать сцепление.
Vacamatic и Simplimatic
В третьей линии разработок в трансмиссию был внедрен гидравлический элемент. Несомненным лидером в этом направлении стала компания Chrysler. Хотя разработки начались в тридцатых годах, повсеместное применение такой трансмиссии на своих автомобилях фирма начала только в пред- и послевоенные годы. Отличительной особенностью этой конструкции была не только гидромуфта, которая в дальнейшем была заменена гидротрансформатором, как же к особенностям можно отнести овердрайв (передаточное число повышающей передачи меньше единицы) автоматически включающийся, который параллельно работал с обычной двухступенчатой мех. коробкой. Так заявленный производителем полуавтомат — фактически был обычной механикой с овердрайвом и гидравлическим элементом.
Имела она обозначение М4 (Vacamatic или Simplimatic — это коммерческие обозначения довоенного периода) а также М6 (Presto-Matic, Fluidmatic, Tip-Toe Shift, Gyro-Torque и Gyro-Matic — коммерческие обозначения послевоенного периода) в начале это был симбиоз из трех агрегатов — традиционной двухступенчатой коробки-механики, гидромуфты и включающегося автоматически овердрайва (с вакуумным приводом на М4 и электрическим на М6).
У каждого блока такой трансмиссии свое назначение:
Трогание с места делает более мягким гидромуфта, она позволяет, не выключая сцепления или передачи, остановится «бросив сцепление». Со временем ее заменили более функциональным гилротрансформатором, он более улучшал автомобильную динамику и увеличивал крутящий момент в отличии от гидромуфты, которая динамику разгона ухудшала.
За выбор режима рабочего диапазона трансмиссии в целом отвечала механическая коробка переключения передач. Таких диапазонов было три — верхний (High), нижний (Low) и заднего хода (Reverse). У каждого из этих диапазонов было по две передачи.
При превышении автомобилем заданной скорости в работу автоматически включался овердрайв, внутри действующего диапазона переключая передачи.
Рычаг, которым производилось переключение диапазонов работы, располагался на рулевой колонке. Позднее такие переключатели как бы имитировали АКПП и даже могли иметь квадрант-указатель диапазона у рычага, но сам процесс переключения передач остался неизменным. Имеющаяся педаль сцепления была окрашена в красный цвет, так как предназначалась только лишь для выбора диапазона. Начинать движение при обычных дорожных условиях было рекомендовано в High-диапазоне, т. е. На второй ступени МКПП двухступенчатой и третьей передаче трансмиссии — это делать позволяли многолитровые шести-, а также восьмицилиндровые двигатели Chrysler с их высоким крутящим моментом. При движении по грязевым участкам, а также при подъеме начинать движение необходимо было с первой передачи, т.е. в диапазоне Low.
По превышению определенной скорости путем автоматического включения овердрайва производилось переключение на вторую передачу, при этом сама МКПП при этом оставалась на первой передаче. Переключаясь по необходимости в верхний диапазон, зачастую включалась четвертая передача (это связанно с тем, что овердрайв включен был для получения второй передачи) — передаточное значение она имела 1:1. При практическом вождении перебрать все из четырех передач было фактически нереально, при этом формально трансмиссия считалась четырехступенчатой. Две передачи включал в себя и задний диапазон и включался, как правило, после полной остановки машины. Езда на автомобиле с такой трансмиссией для водителя была сходна с ездой на автомобиле с двухступенчатой АКПП, разница заключается в том что при переключениях задействуется педаль сцепления.
Такая трансмиссия в сороковых — пятидесятых годах прошлого столетия устанавливалась на заводе в виде опции на крайслеровские автомобили во всех их подразделениях. После того как появились автоматические двухступенчатые коробки PowerFlite, а также трехступенчатые автоматы TorqueFlite, полуавтоматы Fluid-Drive, мешающие продажам полностью автоматических кпп, пришлось с производства убрать. Последней маркой автомобиля корпорации «Крайслер», на которую была установлена трансмиссия, был «Плимут» в одна тысяча девятьсот пятьдесят четвертом году. На деле же эта трансмиссия стала своеобразным переходным звеном от обычной «механики» к гидродинамическим автоматическим коробкам переключения передач и была для их технических решений своеобразной «обкаткой», которая использовалась и в дальнейшем.

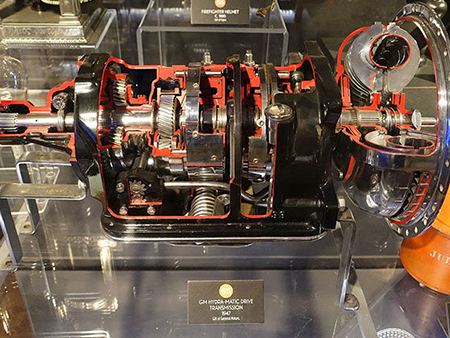

Существовавшая также в сороковых годах прошлого века трансмиссия состоящая из трех ступеней и обозначалась как — Slushomatic, первая передача здесь была обычной, вторая же передача была частью единого диапазона вместе с включающейся автоматически третьей. Однако, фирмой, которая первая создала полностью автоматическую коробку переключения передач, был General Motors. В одна тысяча девятьсот сороковом году такая АКПП стала доступной опционально на машинах марки Oldsmobile, спустя время на — Cadillac, а еще позднее на — Pontiac. Ее коммерческое обозначение было — Hydra-Matic, это была комбинация из автоматически гидровлически управляемой планетарной коробки передач с тремя ступенями и гидромуфты. Приплюсовав сюда и задний ход такую трансмиссию можно было считать четырехступенчатой. Скорость автомобиля и положение дроссельной заслонки учитываются системой управления трансмиссией. АКП Hydra-Matic помимо автомобилей фирмы GM также использовались такими фирмами как — Rolls-Royse, Bentley, Nash, Hudson и Kaiser, применялась она и в военной технике. В период с одна тысяча девятьсот пятидесятого года по одна тысяча девятьсот пятьдесят четвертый год трансмиссия Hydra-Matic использовалась в автомобилях Lincoln. По прошествии времени фирма Mersedes-Benz осуществила разработку на основе трансмиссии Hydra-Matic свою четырехступенчатую коробку-автомат, имеющую свои конструктивные особенности. General Motors в 1956 году разработала усовершенствованную АКПП Jetaway, в которой в отличии от Hydra-Matic использовались две гидромуфты, а не одна. Все это привело к более плавному переключению передач, но существенно снизило КПД. Помимо прочего тут добавился режим парковки Р, в этом режиме специальным стопором АКПП блокируется. Блокировку на Hydra-Matic осуществлял режим заднего хода R.
На автомобилях Buick (прнадлежит той же General Motors) с одна тысяча девятьсот сорок восьмого года стала примнятся двухступенчатая АКПП Dynaflow, в которой вместо гидромуфты стал использоваться гидротрансформатор. Спустя время такие трансмиссии появились и на автомобилях таких марок, как (1949) Packard и (1950) Chevrolet. По задумке инженеров недостаток третьей передачи компенсировался посредством гидротрансформатора с его способностью увеличивать крутящий момент. Далее в пятидесятых годах фирма Borg-Warner представила абсолютно новую трёхступенчатую АКПП с гидротрансформатором. Разновидности таких АКПП применялись такими производителями автомобилей, как — Ford, Studebaker, American Motors и др., как в самих Соединенных Штатах Америки так и в других странах у таких производителей, как — Volvo, International Harvester и Jaguar. В Союзе Советских Социалистических Республик также также их идеи использовались при разработках АКПП на Горьковском автозаводе, которые впоследствиии устанавливались на автомобили «Чайка» и «Волга».
Двухступенчатую АКПП PowerFlite в одна тысяча девятьсот пятьдесят третьем году представил и Chrysler. А с 1956 года ее дополнила TorqueFlite с тремя ступенями. Из всех АКПП ранних разработок, именно трансмиссии Chrysler небезосновательно считаются наиболее удачными. Схема переключений АКПП P-R-N-D-L в Соединенных Штатах Америки окончательно утвердилась в середине шестидесятых годов. Трансмиссии старых образцов не имеющие парковочной блокировки и устаревшие кнопочные переключатели режимов ушли в прошлое. В конце 60-х годов прошлого столетия ранние образцы АКПП двух- и четырехступенчатые на территории США полностью вышли из применения, их место заняли трехступенчатые коробки-автоматы с гидротрансформатором. В тот же период произошла модификация жидкости для автоматических коробок переключения передач и на смену весьма дефицитной китовой ворвани пришла жидкость синтетическая.
Повышенное требование экономичности у автомобилей в 80-е годы послужило причиной возврата к трансмиссиям с четырьмя передачами, именно четвертая передача передаточное число имела менее единицы (OverDrive). Гидротрансформаторы, которые блокируются на высокой скорости, получили большое распространение, они довольно ощутимо повысили КПД АКПП посредством снижения потерь в гидравлическом элементе. Наконец в 80-90е годы в системах управлением двигателем произошла компьютеризация. Такие же системы стали повсеместно применятся и в управлении АКПП. В прежних системах управления применялись только мех. клапана и гидравлика, сейчас контролируемые компьютером соленоиды управляют потоками трансмиссионной жидкости. Благодаря этому переключения стали более комфортными и плавными, экономичность улучшилась из=за увеличения эффективности работы АКПП. Позже начали появляться «спортивные» режимы работы трансмиссии и ручное управление автоматической коробкой переключения передач (типтроник) становится возможным. Затем появились АКПП с пятью ступенями. Расходные материалы усовершенствованы, что позволяет избежать такой процедуры как смена масла в АКПП потому как срок службы масла равен ресурсу коробки-автомат. Далее по хронологии:
- 2002 год — BMW создает АКПП шестиступку ZF, применена в BMW седьмой серии;
- 2003 год — Mersedes Benz создает АКПП семиступку 7G-Tronic;
- 2007 год — Toyota создает АКПП восьмиступку, применена на Lexus LS460.
